続きまして・・
　
Bチーム　　ドレネージシステム改造工事
　⇒　効率よく蒸気を使用する為の改造工事です。
　

　

　
フローシートで、熱エネルギーの流れを見ることができます。
　
▼改善前
差圧をとることで、熱エネルギー（ブロースルー蒸気）を次のラインへ送り込んでいました。差圧によって送るこの方法は、初期圧力を高めなければいけないため、蒸気を作るエネルギー＝燃料が膨大に必要になります。

　　　　　　　　　　　　　　　　　　　　ここには滞留が生じやすくなっていました
　
　
配管工事＆電気工事でドレネージシステムを改善すると…
　
　

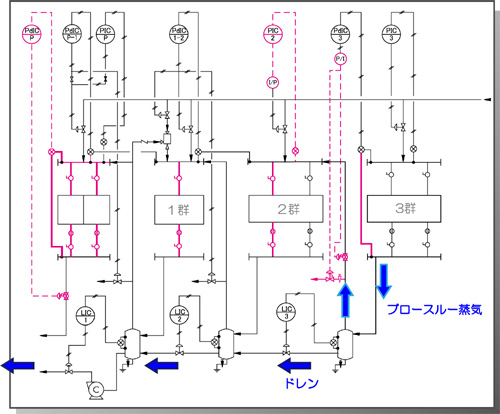

▼ドレネージシステム改善後
ピンク部分が今回変更箇所。（点線＝電気信号を表します）
　
群間差圧を止めて群内差圧に変更、電気信号でバルブの開閉をしてあげることで、３群で余った熱エネルギーを次の２群へと送り出すことができます。
必要最低限の熱エネルギーだけで良いので、燃料コストは大幅に削減。
ドレンも抜きやすくなります。

▲過程で生じたドレン（温水）は最終的に、次のエネルギー生成のために再利用されます。
　
Aチーム同様、こちらも高い技術を必要とする大がかりな工事です。(u u)
　
続くレポ③はこちら
　
