蒲田工業が提案するクリーンルーム空調システムは、清浄度レベル、設置環境、使用用途に準じた最適なシステムを取り入れることができます。
短工期を実現するライン式クリーンルーム、空間容積を最大限に活用する天井ダクト方式クリーンルームをはじめ、お客様の使用環境に合わせた清浄度を実現するための効率的な空気循環システムを提案しています。このような空調システムの最適化を通し、微粒子や微生物を最小限に抑え、厳密な品質基準を満たすクリーンルーム・クリーン環境をご提供します。

クリーンルーム空調システム
設計のポイント

1．微粒子や微生物の制御

空調システムは、クリーンルーム内の空気中の微粒子や微生物の量を制御し、最小限に抑える役割を果たします。高性能なフィルターを使用することで、塵埃がクリーンルーム内に侵入するのを防ぎます。

2．温湿度の制御

適切な温度と湿度の維持は、クリーンルーム内の作業効率と品質を確保するために重要です。

3．気流のコントロール

クリーンルームでは、均一な気流を確保する必要があります。空調システムは、適切な風速で空気を供給しクリーンルーム内の空気が適切な方向に流れるように制御します。これにより塵埃の拡散や堆積を防ぎます。

4．室圧の制御

空調システムは、クリーンルーム内の室圧を管理することで、外部からの汚染物質の侵入を防いだり、外部への物質の漏洩を防いだりします。

主な空調システムについて

ライン式クリーンルーム天井ダクト方式クリーンルーム

ライン式クリーンルーム

ライン式クリーンルームの特徴

1．低コスト

設置費用が安い

クリーンルームの主要構成部品であるエアコン、フィルターボックス、ダクトをユニット化しました。
施工が容易になりコストがかかる現地工事の人件費を大幅削減することにより、低コストを実現しました。

ランニングコストが安い

拡散ライン式ダクトによって室内均一にクリーンエアを供給。クリーンエアの給気効率が高く、リターンエアの回収効率が高いため、より少ない風量・換気回数で、目標の空気清浄度が得られ、ランニングコストを低減します。空調設備をクリーンルーム内に設置するので、設備点検、メンテナンスも容易に行えます。

解体、移設費用が安い

ユニット化された主要構成部品により、そのほとんどが流用可能です。
また、解体、移設工事の工数を大幅に低減。短納期かつ低コストでの工事を可能にしました。

2．短工期

短納期でのクリーンルームの設置や移設が必要となった場合でも安心してご相談ください。
ライン式クリーンルームはクリーンルームの主要構成部品（エアコン、フィルターボックス、ダクト）をユニット化することにより、高コストパフォーマンス、工期の短縮を実現します。

3．高いフレキシビリティ

清浄度アップ、増設が容易

ライン式クリーンルームは主要構成部品（エアコン、フィルターボックス、ダクト）をユニット化しているので、各ユニットを増設するだけでクリーンルームの清浄度アップや増設が簡単に行えます。空調機交換やダクトの改修工事は一切不要です。

柔軟なレイアウト

厚さの薄い給気用サプライエアーユニットはビス止めで天井に設置します。天井に穴を開け給気ダクトを設置するコンベンショナル方式よりも柔軟に現地レイアウトに対応できます。複雑な生産機械の形状に合わせた設置も容易です。

高い天井高を確保可能

サプライエアーユニットの採用により、天井裏のダクトスペースが不要なため、部屋高さ有効を最大限活用することができます。
そのため既設建屋の天井高さが低く、天井裏に給排気ダクトを設置できない部屋でもクリーンルームが設置できます。室内高を最大限高くとったクリーンルームの設置が可能です。

施工例

各種製造工程、電子部品製造、成型押出工程、食品加工、医薬品製造、医療器具製造でライン式クリーンルームの空調システムが使用されます。

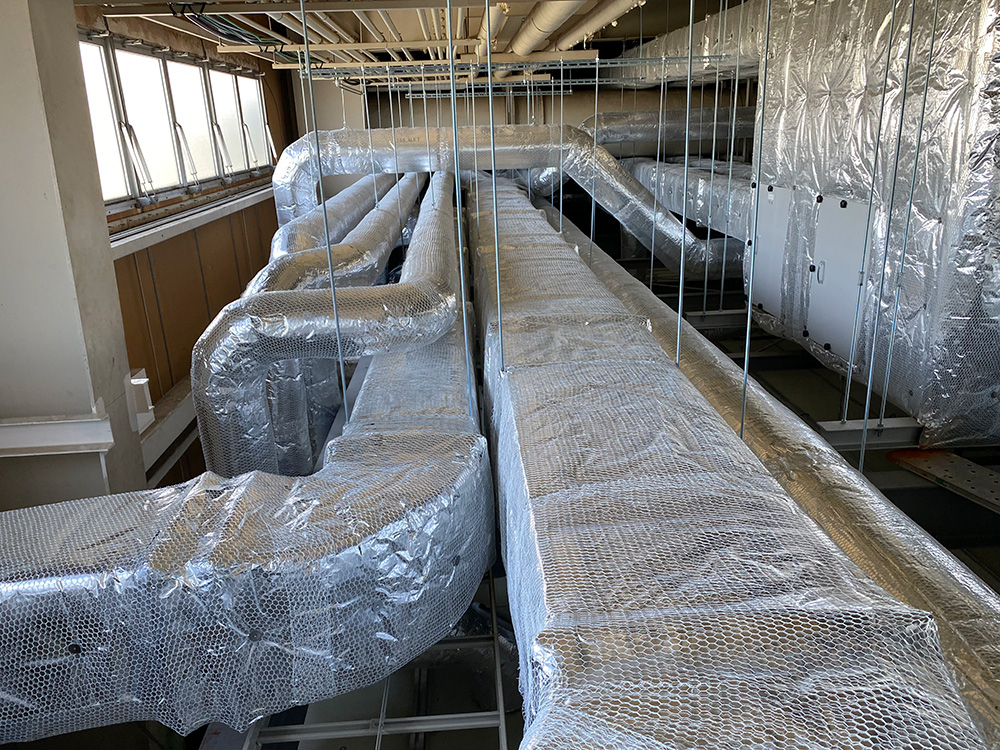

天井ダクト方式クリーンルーム

天井ダクト方式クリーンルームの特徴

1．最適な空気清浄度・温湿度

機械室もしくは天井型空調機からダクトを通してクリーンエアを供給し、効率的な循環システムによって高い清浄度を実現します。
清浄度クラスやGMPなどの規格に基づき、適切な空気清浄度・温湿度条件のクリーンルームをオーダーメイドで提案いたします。

2．低ランニングコスト

室内有効を最大限にする天井ダクト方式クリーンルームは、適切な清浄度、温湿度設定、さらにインバーター制御によって低ランニングコストが可能となります。

3．使いやすく実用的

クリーンルームの空調機をクリーンルーム内に設置して、優れたメンテナンス性を確保しながら、気流障害物や埃だまりが無く、更に優れた作業性を持つ使いやすいクリーンルームです。
蒲田工業はお客様のクリーンルーム使用状況について、充分ヒアリングをおこない、部屋の形状、給排気口の形状やサイズ、エアシャワーやパスボックスなどのクリーンルーム機器の選定、レイアウトの検討などをおこないます。
クリーンルーム内の作業者や生産設備、材料、製品などの物品に対し適切な動線を確保し、お客様が使いやすいクリーンルームをオーダーメイドで提案します。
