Pressure 圧力分布測定システム
汎用圧力分布 プレリアi
約0.1mm厚の超薄型センサシートにかかる圧力分布をリアルタイムに可視化
I-SCANの簡易型 プレリアi
I-SCANとは、超薄型約0.1mm厚のフィルム状センサシートに加わる圧力分布をPC・タブレット画面上において表示するシステムです。13種類のセンサに対応。
「I-SCANの簡易型 プレリアi」は、ソフトウェア機能を絞り、誰でも簡単に測定しやすく改良された製品です。
I-SCANとは、超薄型約0.1mm厚のフィルム状センサシートに加わる圧力分布をPC・タブレット画面上において表示するシステムです。13種類のセンサに対応。
「I-SCANの簡易型 プレリアi」は、ソフトウェア機能を絞り、誰でも簡単に測定しやすく改良された製品です。
製品の特徴
『簡易操作で！』『よりお求めやすくリーズナブルに！』- Windows OSが搭載されたPC、タブレットに対応し容易に導入可能。
- センシングポイントは最大約2,000点。高密度な圧力分布を表示。
- リアルタイムに圧力分布を表示。時系列変化の測定が可能。測定手順が分かりやすく簡単操作で立ち上げた画面の上から順に操作ボタンを押していくだけで印刷・保存まで完了。
- 最大100Hzのサンプリングで測定可能。

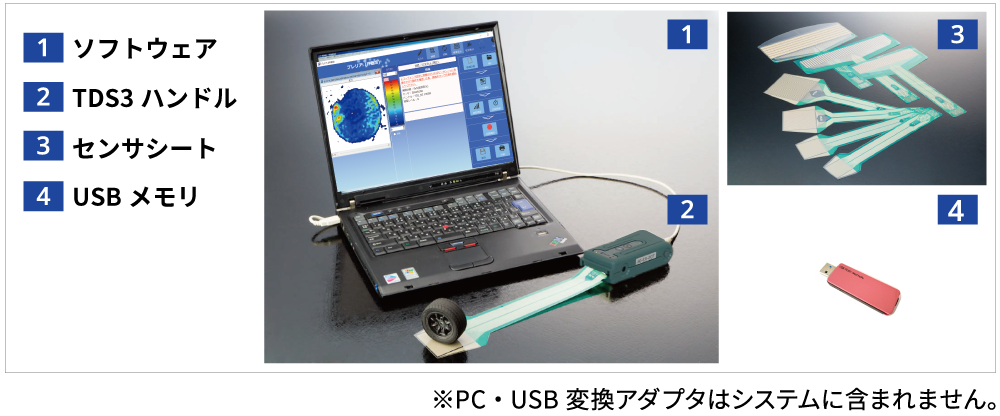

システム構成図
| コンピュータ本体 | IBM PC/AT互換機 |
| CPU | ４コア 2.0GHｚ以上を推奨 |
| メモリ | 2GB以上、4GB以上を推奨 |
| ハードディスク | 1GB以上の空き容量 |
| I/O ポート | USBポート（Type A） |
| OS | Windows 8.1/10 |
| ディスプレイ | 1280×768以上の解像度を推奨 |
測定手順
使用用途
半導体分野
研磨・ボンダー・洗浄ブラシ装置の圧分布バランス調整に
- ウェハグラインディング
- ウェハポリッシング
- ウェハラッピング
- ウェハ接合
- IC ボンダーヘッド・コレット押圧
- PVCブラシ押圧
- バックグラインドテープ貼付け
電気・電子・電池分野
超薄型センサー（約0.1mm）で圧力分布変化を見える化
- 偏光板貼合せ
- COG/FOB用ACF圧着
- MLCC向積層プレス面圧
- 積層プリント基板貼合せ
- ヒートシンク実装押圧
- 燃料電池セルスタック圧
- タッチパネルモジュール貼合せ
- スクリーン印刷機のスキージ押圧
- 液晶ガラス基板貼合せ、液晶カバーガラス貼付け
- LiB電極形成プレス
- LiB用アルミラミネート
- 太陽電池用導電フィルム圧着

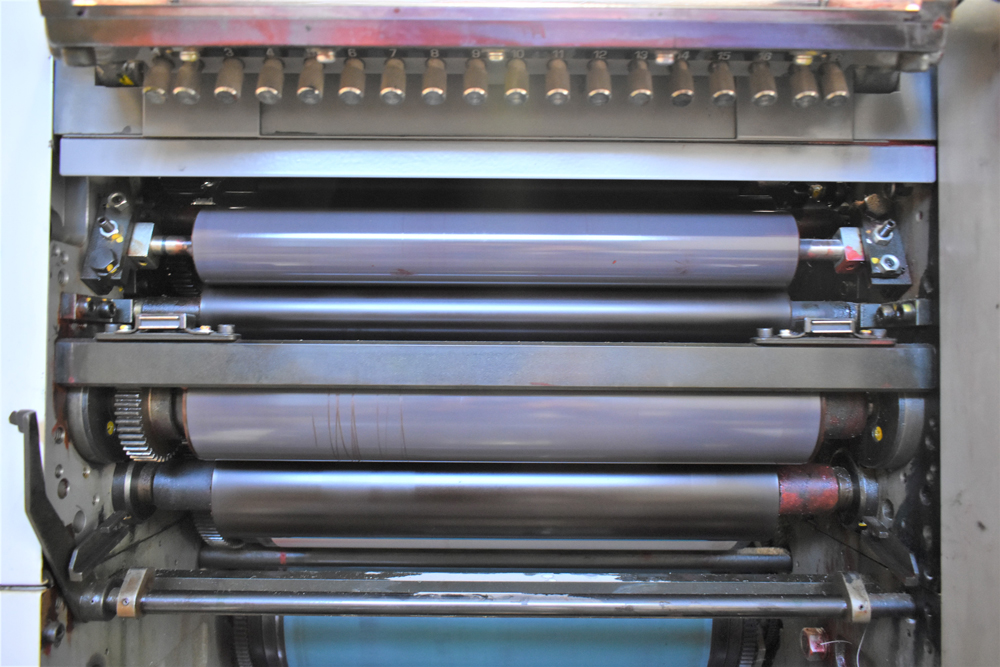

プリンター・コンバーティング分野
ニップ・タッチロールの接触圧力分布をリアルイムに測定
- 定着ロール間
- 紙送りロール間
- 転写ロール間
- サーマルヘッド
- 高機能フィルム向ニップロール間
- 各種カレンダーロール間
仕 様
センサシート一覧
測定サイズ・圧力からセンサシートを選定ください。
| センサ名称 | 分解能 （mm） |
測定ポイント数 | センサー部サイズ （mm） |
最大測定圧力 （KPa） |

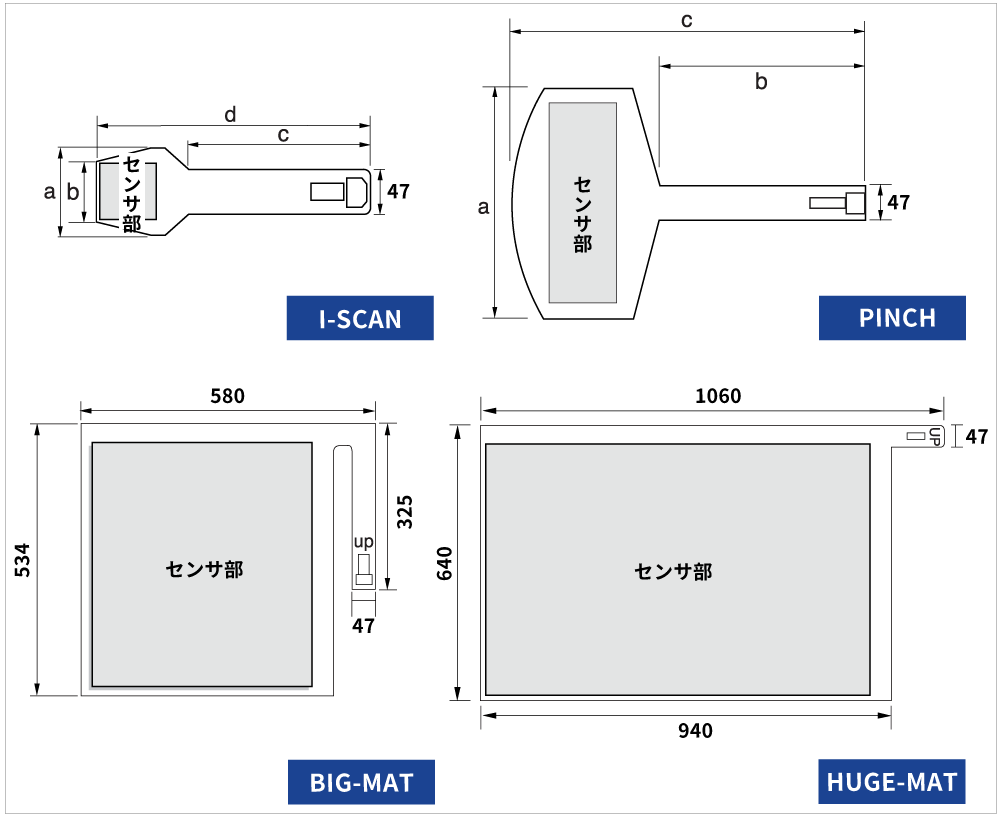

寸法 （mm） |
| I-SCAN 10×10 |
1.27 | 100 | 12×12 | （2.5）250 | a：28 b：19 c：139 d：252 |
| I-SCAN 40 |
1 | 1936 | 44×44 | （H）500 | a：77.5 b：64 c：294 d：370 |
| I-SCAN 50 |
1.27 | 56×56 | （2.5）250 （H）700 （R）3500 |
a：85 b：62 c：290 d：380 |
|
| I-SCAN 75 |
1.91 | 84×84 | （R）2100 | a：123 b：88 c：249 d：380 |
|
| I-SCAN 100 |
2.54 | 112×112 | （0.5）50 （H）200 （R）1300 |
a：149 b：116 c：248 d：420 |
|
| I-SCAN 150 |
3.75 | 165×165 | （R）1300 | a：200 b：170 c：90 d：320 |
|
| I-SCAN 210 |
5.41 | 238×238 | （0.8）80 （H）200 （R）1300 |
a：284 b：250 c：200 d：540 |
|
| I-SCAN ＃5027 |
0.65 | 27.9×27.9 | 345 3448 |
a：56 b：29 c：468 d：506 |
|
| PINCH ＃5555 |
1.27×8.79 | 2288 | 457×56 | 3448 | a：517 b：138 c：260 |
| PINCH A3-40 |
1.0×7.3 | 1936 | 319×44 | 700 | a：350 b：259 c：380 |
| PINCH A4-40 |
1.0×5.0 | 220×44 | 700 | a：250 b：259 c：380 |
|
| BIGMAT | 10 | 2112 | 480×440 | 20 75 150 300 |
|
| HUGE-MAT | 17 | 1768 | 884×578 | 30 |
