PEEKコーティング 表面処理加工技術紹介

PEEKコーティング

※日建塗装工業製　ピークコート（登録商標）
※PEKK　Kepstan®はアルケマ株式会社の登録商標された塗料となります。

加工技術の詳細

１，滑り性を付与させたいなどの場合はフッ素添加グレードを推奨させていただきます。

２，PEEKコーティングは目的に応じて膜厚の幅が他のコーティングよりもあるのが特徴です。 耐薬品性や絶縁性などは厚膜（最大1,200μm　但し母材の形状による）仕様にしたり、 寸法変化が極端に異なると他の問題が生じる場合などは薄膜（40μm前後）仕様にすることが可能です。

3，PEEKコーティングにはご用途に応じて帯電防止グレードやフッ素添加グレードなどがございます。

4，厚膜は粉体塗装となります、薄膜はディスパージョン式として液体塗装を行います。

5，PEEK樹脂厚膜（粉体塗装）に対して、より平滑に滑らかに仕上げたい場合はPEEK樹脂の一種である「PEKK」を推奨いたします。
「PEKK」詳細
・摺動性とトライボロジーに優れます。
・より高い引張強度（＋10％）
・より高い圧縮強度（＋20％）
・ガスバリア性約2.5倍
・高温環境下に於いてPEEKより摺動性やクリープ性が安定しており、これにより耐摩耗性が優れます。
※PEKKの詳しい資料については、お問い合わせください。

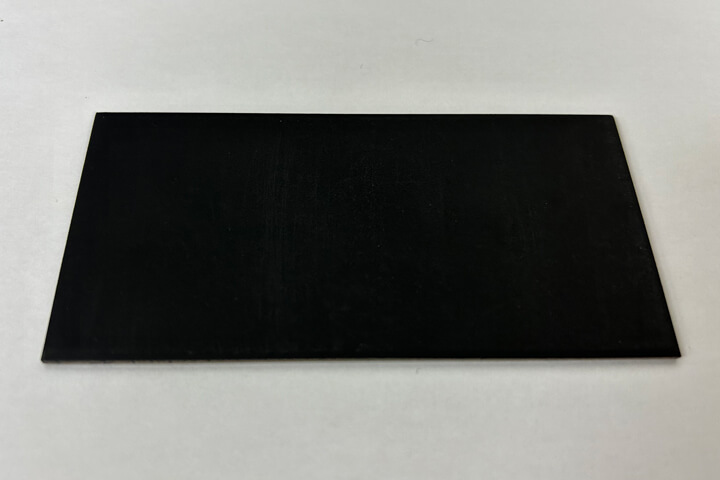

PEEKコーティング(膜厚100μm)


PEEKコーティング(膜厚40μm)


PEEKコーティング(帯電防止グレード)


PEEKコーティング(フッ素添加グレード)

処理加工可能な素材・加工温度

処理槽のサイズは1000Wｘ1000Hｘ3000Ｌです。この範囲内での処理になります。
鉄・ステンレス・アルミニウムに加工可能です。

加工温度は430℃前後です、素材は厚さ等によって、多少変形する事もあります。
素材のご支給には事前にご相談をお願い致します。

優れた特性

１，耐熱性 樹脂系の表面処理の中で連続使用温度260℃と最も高い耐熱性を発揮します。

２，滑り性・耐摩耗性 フッ素樹脂には劣りますが、高い滑り性（摺動性）を有し、他の樹脂系処理に比べ高い耐摩耗性を持っています。

３，高強度・高硬度 樹脂系処理の中で強度・硬度においても最も高いものです。

４，耐薬品性 濃塩酸以外の強酸・強アルカリどちらにもほとんど侵されません。

５，金属イオン溶出防止 ピークコートは特殊な加工技術で厚膜処理やピンホールレス（材料中に微小の穴が無い）を実現し、浸透を抑え金属イオン溶出を防止します。

６，電気絶縁性 体積抵抗率10Ω･cmと厚膜処理と材料特性によって、非常に高い絶縁性能を有します。また、逆に導電性を必要とする箇所にはピークコートCがあります。

７，環境特性 ピークコートは、炭素・水素・酸素で形成されていますので、燃焼時の発生物質は二酸化炭素と水のみで、大気を汚染させません。

注意事項

剥離性・滑り性はありますが、非粘着ではありません。価格は少々高めです、どうしても他の表面処理では満足できない箇所にご検討ください。

ご使用頂いた用途例

金属イオン溶出を嫌う製品のタンク・槽・配管ラインの接液部、半導体製品搬送ラインのガイド等部品類、高熱雰囲気中の摺動部其の他、多くの優れた特徴を活かした用途の開発中です。
